Hướng dẫn quy trình lắp đặt hệ thống điều hòa trung tâm VRV

Lắp đặt hệ thống điều hòa trung tâm VRV với công suất cực cao được thiết kế chuyên nghiệp để làm mát cho các công trình có diện tích lớn. Tuy nhiên, hệ thống điều hòa trung tâm VRV trên thị trường hiện nay rất đa dạng mẫu mã sản phẩm cũng như cách thức lắp đặt.

Vậy lắp đặt loại điều hòa này có khó không? Hãy cùng Công Ty TNHH Tân Phương Vina tìm hiểu thông tin chi tiết về hướng dẫn lắp điều hòa trung tâm VRV ngay sau đây nhé!

Những hướng dẫn chi tiết dưới đây sẽ giúp các bạn xác định các điểm mấu chốt quan trọng và xử lý vấn đề tốt nhất khi gặp phải. Cùng với đó là những bài học kinh nghiệm thực tế được chia sẻ bởi những kỹ sư lắp đặt điều hòa chuyên nghiệp của Tân Phương Vina hay gặp phải. Chúng tôi bắt đầu công việc từ những kiến thức cơ bản và thực tế.

Hệ thống điều hòa trung tâm VRV là gì?

Hệ thống điều hòa trung tâm VRV là một hệ thống làm mát gồm một hay nhiều máy trung tâm phối hợp thành một hệ thống tổng thể phân phối lạnh cho toàn bộ căn hộ hay toàn bộ tòa nhà.  Hệ thống điều hòa trung tâm sử dụng nước làm tác nhân lạnh thông qua hệ thống đường ống dẫn nước trao đổi nhiệt để làm lạnh không khí.

Hệ thống làm lạnh trung tâm VRV bao gồm các phần chính sau đây:

- Máy lạnh trung tâm (CHILLER)

- Các dàn trao đổi nhiệt (FAN COIL UNITs – FCUs)

- Tháp giải nhiệt và bơm nước.

- Hệ thống đường ống và bơm nước cấp lạnh.

- Hệ thống đường ống phân phối không khí lạnh.

- Hệ thống điện điều khiển.

Tìm hiểu ngay: Dịch vụ lắp đặt điều hòa uy tín giá rẻ

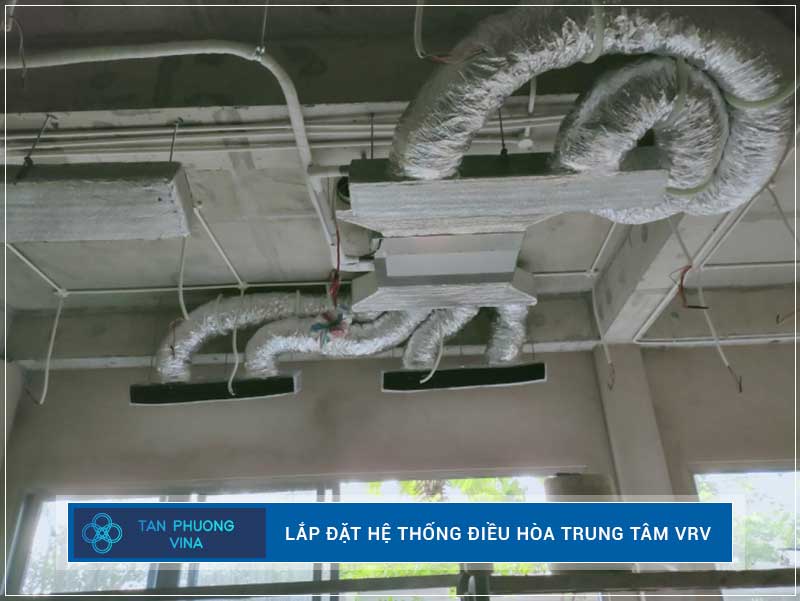

Dàn lạnh của hệ thống điều hòa trung tâm

Ưu điểm của điều hòa trung tâm VRV

Điều hòa trung tâm VRV có thể nói là một trong những đỉnh cao công nghệ sản xuất điều hòa. Dưới đây là những ưu điểm mà VRV mang lại:

+ Chi tiết lắp ghép có độ tin cậy, tuổi thọ cao.

+ Hệ thống điều hòa VRV có khả năng hạn chế được tiếng ồn và chống bám bụi rất tốt. Nên được ứng dụng khá rộng rãi, kể cả khu vực đòi hỏi độ ồn thấp.

+ Quá trình lắp đặt khá đơn giản và nhanh chóng. Không mất quá nhiều thời gian.

+ Vận hành êm ái. Có thể tự vận hành hằng năm mà không cần công nhân vận hành. Ngoài ra còn có thể kết nối với trung tâm điều khiển của tòa nhà, tạo điều kiện dễ dàng cho sữa chữa, bảo trì.

+ Giá cả ở mức phù hợp.

Quy trình lắp đặt Hệ thống điều hòa trung tâm VRV

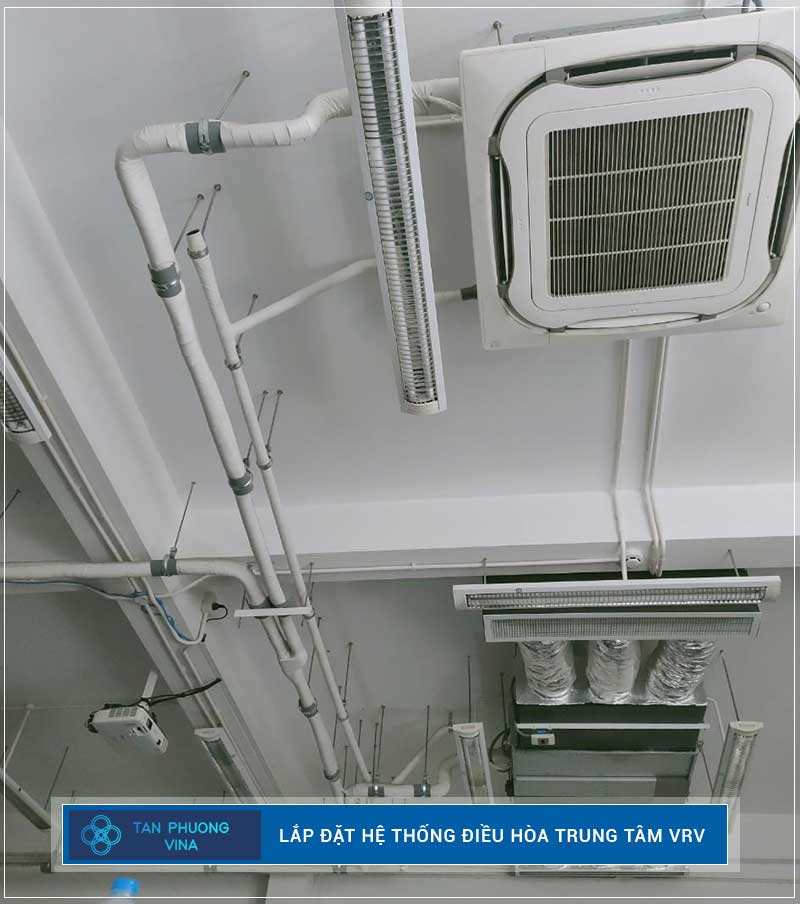

Về nguyên tắc, khi lắp đặt điều hòa trung tâm cho các công trình thường sử dụng hệ thống điều hòa kết hợp cùng với dàn lạnh được giấu đi ở phía trong của trần. Luồng không khí lạnh làm mát không gian sẽ được thổi thông qua miệng gió và làm mát cho toàn bộ căn hộ cũng như tòa nhà.

Để hiểu rõ hơn, Tân Phương Vina  gửi đến người dùng cách lắp đặt điều hòa trung tâm VRV an toàn và nhanh chóng bao gồm các bước sau:

Bước 1: Lắp đặt đường ống đồng

Bước 2: Lắp đặt đường nước xả

Bước 3: Lắp đặt thiết bị

Bước 4: Hệ thống điện

Bước 5: Kiểm tra và chạy thử

Bước 6: Nghiệm thu bàn giao

Hướng dẫn lắp đặt Hệ thống điều hòa trung tâm VRV chi tiết

Bước 1: Lắp đặt ống chờ qua tường (xà li xuyên tường).

Bước 2: Lắp đặt dàn lạnh giấu trần nối ống gió (FCU).

Bước 3: Lắp đặt ti treo, cùm treo, gối lót bảo vệ bảo ôn.

Bước 4: Lắp đặt ống ga, bảo ôn, dây điện.

Bước 5: Lắp đặt ống nước ngưng.

Bước 6: Lắp đặt ống gió.

Bước 7: Bọc bảo ôn.

Bước 8: Lắp đặt đi dây điều khiển.

Bước 9: Lắp đặt dàn nóng máy lạnh trung tâm.

Bước 10: Thử áp đường ống nito.

Bước 11: Hút chân không.

Bước 12: Nạp ga bổ sung điều hòa trung tâm.

Lắp đặt đường ống đồng

Đầu tiên, đội ngũ kỹ thuật sẽ nghiên cứu và đưa ra giải pháp lắp đặt đường ống đồng như nào cho an toàn và đảm bảo tính thẩm mỹ cao.

- Quy cách đường ống: Lựa chọn theo đúng yêu cầu và tiêu chuẩn của thiết bị mà khách hàng lựa chọn.

- Ống đồng phải được cách nhiệt cả đường đi và đường về riêng biệt và được quấn lại bằng nylon cách ẩm.

- Giữa ống chính và ống nhánh được hàn với nhau bằng thiết bị Refnet joint tránh oxy hóa mối hàn.

- Các đường ống đồng mà đội ngũ kỹ thuật lắp đặt sẽ được chạy trên sân mái đặt dàn nóng phải có nắp đậy và phải được phủ một lớp sơn tĩnh điện bảo vệ.

Lắp đặt đường nước xả

Sau khi lắp xong hệ thống đường ống đồng thì tiến hành lắp đặt đường nước xả như sau:

- Sử dụng ống nhựa PVC theo kích cỡ mà bản thiết kế đưa ra.

- Đoạn ống chạy phải có độ dốc tối thiểu 1/100 và phải được cách nhiệt đầy đủ.

- Lắp đặt đường ống xả vào dàn lạnh chi tiết qua bản thiết kế đưa ra.

- Đường nước xả ở tất cả các dàn lạnh sẽ thoát tập trung theo các trục kỹ thuật lạnh và phải có đoạn thông hơi trên cùng.

Lắp đặt thiết bị

- Lắp đặt dàn lạnh: Đội ngũ kỹ thuật sẽ xác định kích thước tâm lỗ treo máy, đóng tắc kê sắt vào, sau đó lắp 04 ti treo ren suốt Þ8, sau đó sẽ tiến hành dùng đai ốc M8 để khoá ti treo. Về dàn lạnh thì dàn lạnh sẽ được đưa cố định bởi 4 đai ốc đỡ máy M8 và khóa M8. Giữa mặt dưới của dàn lạnh và mặt dưới của trần giả phải có khoảng cách cách nhau là 10mm. Dàn lạnh nằm ở vị trí ngang để thoát nước ngưng tụ dễ dàng. Sau khi nối ống đồng, lắp mặt nạ vào và điều chỉnh sao cho mặt nạ nằm ở vị trí cân đối nhất.

- Lắp đặt dàn lạnh treo tường: Khi tiến hành lắp đặt dàn lạnh treo trên tường thì đội ngũ kỹ thuật sẽ tiến hành xác định vị trí và cao độ treo máy sau đó lắp bảng treo dàn lạnh vào bề mặt tường và cố định dàn lạnh vào bảng treo.

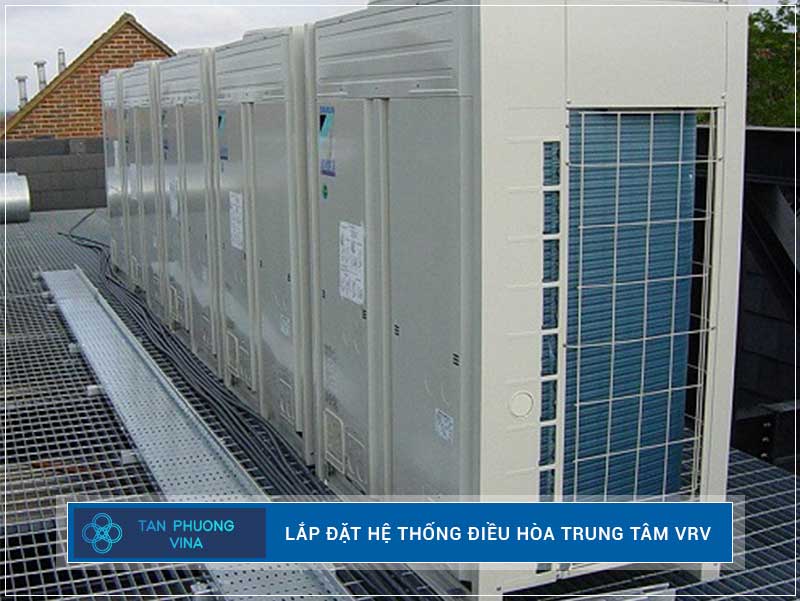

- Lắp đặt dàn nóng: Toàn bộ hệ thống dàn nóng của điều hòa trung tâm VRV được đặt trên bệ bê tông với khoảng cách đúng theo yêu cầu kỹ thuật

Hệ thống điện

- Nguồn điện được kết nối với hệ thống điện chung của tòa nhà. Mỗi khu vực đặt dàn nóng sẽ lắp một bảng điện chính riêng để tiện việc sửa chữa, bảo trì, bảo dưỡng sau này và mỗi dàn nóng sẽ có một aptomat bảo vệ.

- Bảng điện phải được chế tạo từ thép mềm tấm cuốn tối thiểu dày 01mm. Lối đi dây phía sau bằng kiểu bảng có lẩy cuốn được chia ra làm hai phần.

- Các đường dây chạy trong bảng điện phải được sắp xếp theo một trật tự nhất định với các điểm lộ và các đầu nối. . . Đường dây phải được cố định chắc chắn che chắn không để lộ dây…

Kiểm tra và chạy thử

- Đo cách điện các tuyến cáp động lực và điều khiển.

- Đo thông mạch các tuyến cáp động lực và điều khiển và đấu nối vào các thiết bị.

- Thử xì hệ thống đường ống dẫn gas.

- Cấp nguồn cho bộ điều khiển trung tâm, thiết lập địa chỉ cho từng remote.

Nghiệm thu bàn giao

- Hướng dẫn cách sử dụng điều hòa trung tâm, cách vận hành và bảo trì hệ thống.

- Nghiệm thu và tiến hành bàn giao cho chủ đầu tư.

Một số yêu cầu khi lắp đặt Hệ thống điều hòa trung tâm VRV

- Nhân viên thi công phải đủ điều kiện để thực hiện công việc cài đặt.

- Thực hiện công việc lắp đặt theo hướng dẫn.

- Sử dụng các phụ kiện theo quy định.

- Lắp đặt điều hòa trên nền đủ mạnh để chịu được trọng lượng của thiết bị.

- Thực hiện công việc lắp đặt được chỉ định sau khi tính đến gió mạnh, bão hoặc động đất.

- Đảm bảo rằng mạch cấp nguồn riêng được cung cấp cho thiết bị này và tất cả các công việc điện là thực hiện bởi nhân viên có trình độ theo luật địa phương và các quy định và hướng dẫn cài đặt.

- Đảm bảo rằng tất cả các hệ thống dây được bảo mật. Các dây được chỉ định được sử dụng và không có lực bên ngoài nào tác động lên kết nối đầu cuối hoặc dây.

- Khi dây nguồn điện và kết nối hệ thống dây điện điều khiển từ xa và truyền tải nối dây, định vị dây dẫn để nắp hộp các bộ phận điện có thể được buộc chắc chắn. Định vị không đúng của nắp hộp các bộ phận điện có thể dẫn đến điện giật, cháy hoặc các thiết bị đầu cuối quá nóng.

- Trước khi bộ phận điện cảm động, tắt máy.

- Dòng điện tăng cao từ sét hoặc các nguồn khác có thể gây hư hỏng cho điều hòa.

- Không chạm vào công tắc bằng ngón tay ướt.

Tóm lại, quá trình lắp đặt điều hòa trung tâm VRV tương đối phức tạp. Do vậy, tốt nhất chúng nên được thi công bởi đơn vị chuyên nghiệp. Công ty TNHH Tân Phương Vina tự tin là đơn vị cung cấp dịch vụ lắp đặt điều hòa trung tâm VRV hàng đầu tại Bắc Giang, Bắc Ninh, Nam Định.
